液壓系統的控制元件-壓力閥

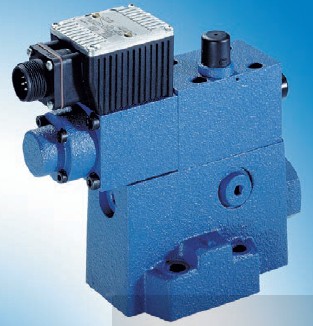

1)溢流閥

溢流閥屬于壓力控制閥，它的主要用途是：

(1)作為安全閥防止系統過載

此閥常閉，當閥的壓力超過調定值時，閥即打開溢油，油從此流向油箱或低壓油路，可用于變量泵液壓系統中控制其過載壓力及高壓油路中釋放瞬時峰值壓力，閥的調節壓力一般應比系統的工作壓力高出8%-10%,

(2)作為定壓閥保持系統恒定

在定量泵液壓系統與節流元件及負載并聯，以調節和平衡進入系統的流量,使系統的壓力保持恒定,此時溢流閥的調節壓力應等于液壓系統的工作壓力，

(3)用作卸荷閥使油路溢流卸荷

如用在泵、蓄能器系統中，泵向蓄能器供油到預定壓力時,泵通過溢流閥卸荷;當蓄能器的壓力下降時,溢流閥關閉,泵可再向蓄能器供油從而保證系統的正常工作，

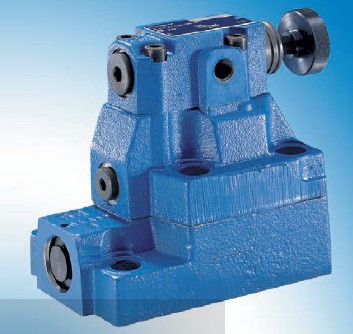

2）減壓閥

工作原理

第1次壓力一側與第2次壓力一側的通路處于開啟狀態，所以油液通過減壓

閥向執行元件供給。當致動器工作后第2次壓力一側的壓力大于彈簧張力時，靠控制壓力將減次壓閥向上頂起，第1次壓力一側與第2次壓力一側的通路被切斷。第2次壓力一側再無后續油液供給，因此使控制壓力得以維持。泵供給的第1次壓力由溢流閥全面控制其最大壓力，而供給致動器的，需要低于第1次壓力一側壓力的油液則用減壓閥降低壓力后使用。即減壓閥是控制第2次壓力的閥門。

3)順序閥、卸荷閥和平衡閥

順序閥、卸荷閥和平衡閥在工作原理和結構上有緊密的相關性，但功能各有不同。

順序閥是一種以壓力為輸入量的壓力控制閥，當閥的進口壓力或系統中某處的壓

力達到或超過由彈簧力預設的調定值時，閥口便開啟，其進出口相通；而當進口壓力

低于調定值時，閥便關閉，其進出口則不通。因此應用該閥可在系統中實現執行元件

的順序動作。一般情況下，順序閥可視為用壓力來控制油路通斷的二位二通換向閥。

與普通二位二通換向閥不同的是，順序閥的啟閉壓力可用彈簧調節設定，在壓力達到

或低于設定值時，閥可自動啟閉，而二位二通換向閥則需外力操作。

卸荷閥和平衡閥可以看成是順序閥和單向閥組成的復合閥。但因功能不同，在結

構、泄油方式等方面，卸荷閥、平衡閥和順序閥之間各有不同之處。
